販売事業部スタッフがお客様をサポート！
- ❶ お客様ファーストで対応させて頂きます！
- ❷ どんな加工でも先ずは一度LKMにご相談を！
- ❸ ご満足いただけるサービスを提供いたします。
全力でお客様のご要望に応じた製品をお届け！

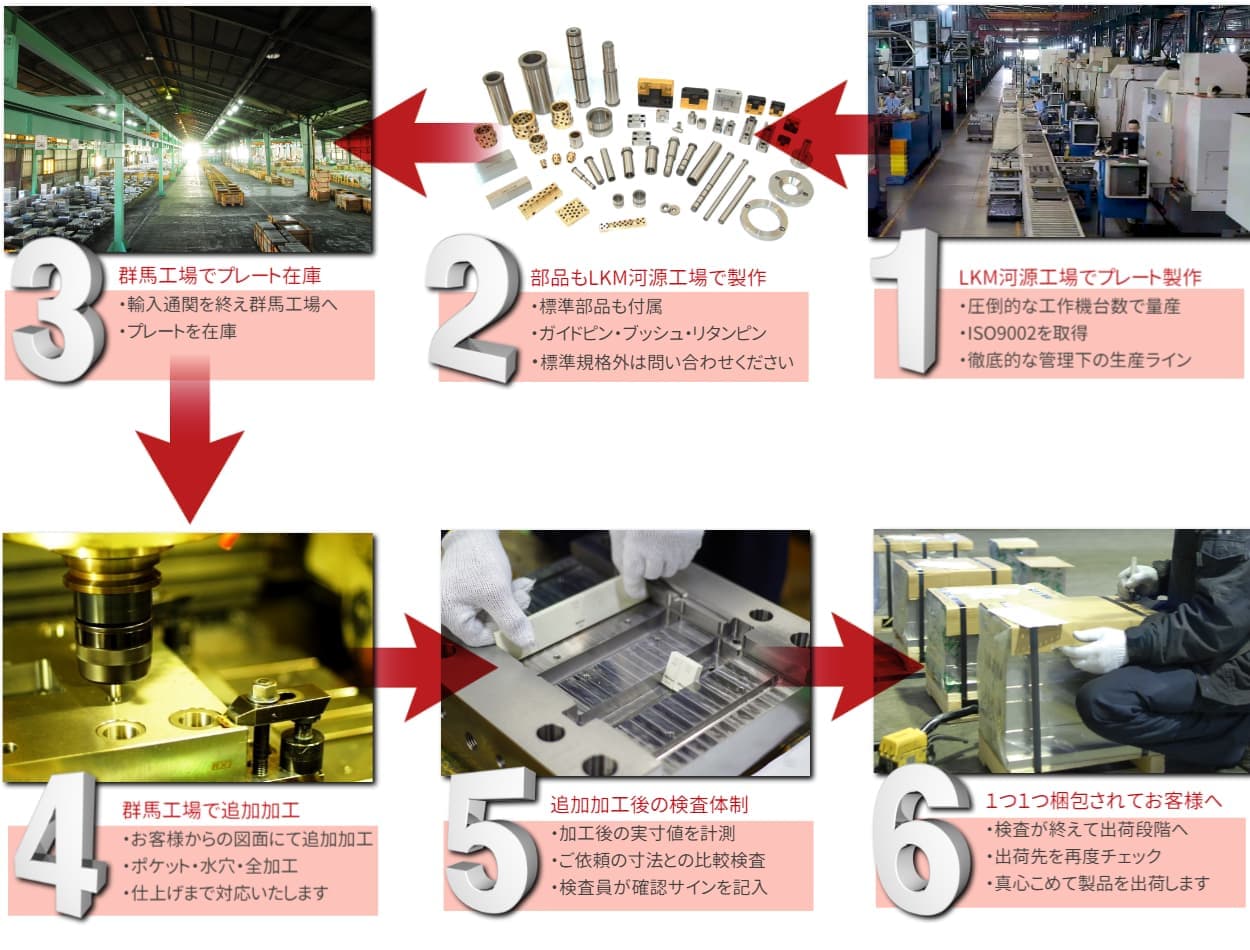

- ❶ 鋼材の在庫から追加加工の製作に至るまで一貫した管理体制！
- ❷ アフターサービスも対応致します。
- ❸ 先ずはお見積もりを！ご相談ください。

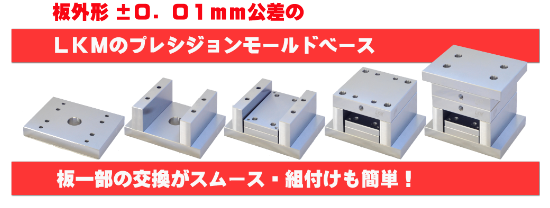

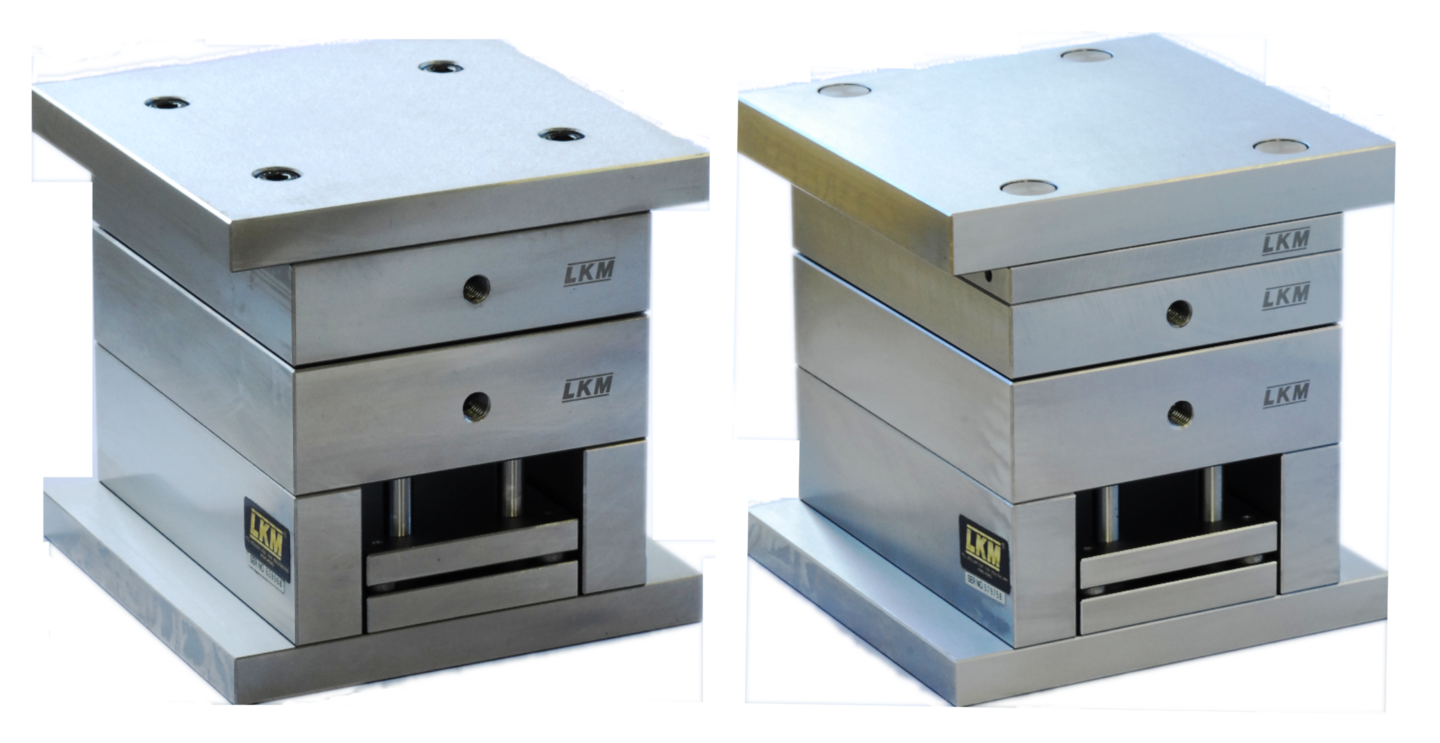

- ❶ 公差精度が出ている為、一部のプレート交換が簡単！
- ❷ 基準を改めて引く必要はありません！
- ❸ 面基準・穴基準どちらからでも加工が可能！
- ❹ 固定側を共通化し、二色成形型には非常に向いた仕様

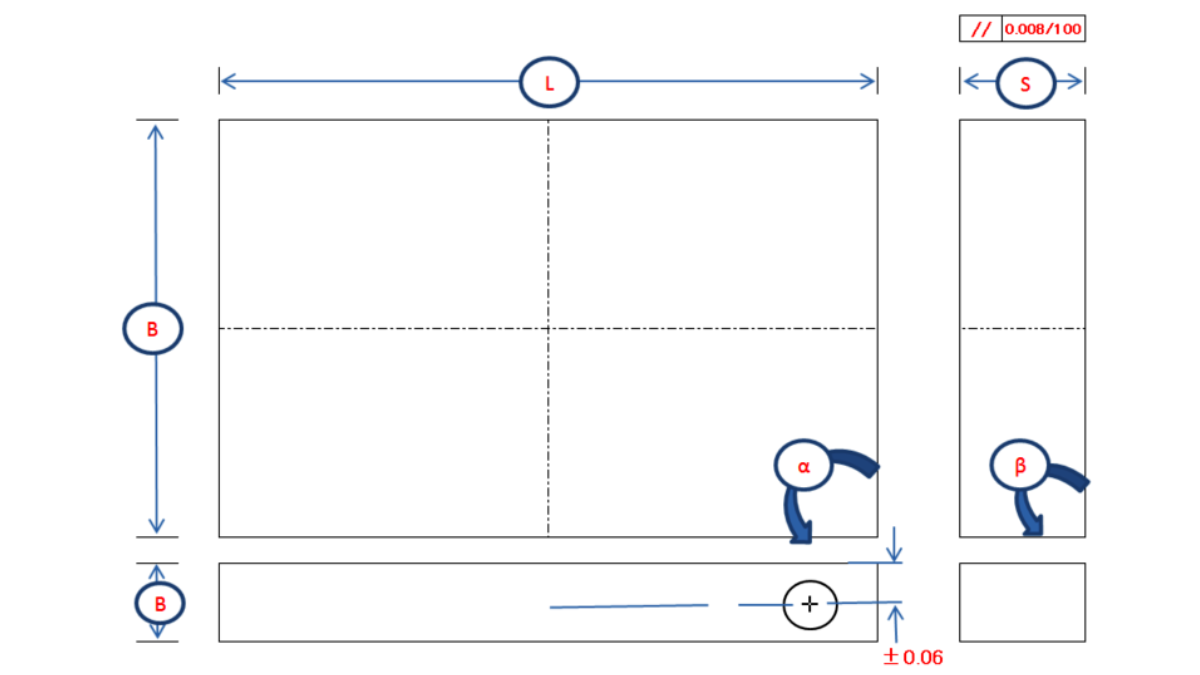

| 寸法範囲 | 厚み (S) | 長さ (L) / 幅 (B) | |
| 主型板公差表 (L) / (B) |
≦100 | +0.10-0.05 | ±0.008 |
| >100-180 | ±0.010 | ||
| >180-300 | ±0.012 | ||
| >300-500 | ±0.014 |
| 足回り板公差 | 厚み (S) | 幅 (B) | 長さ (L) |
| 上下取付板 （クランピングプレート） | +0.10 －0.00 |
＋0.00 -0.10 |
-0.00 -0.10 |
| 押出板 （エジェクタープレート） | ±0.10 | ||
| 受板 | ＋0.00 －0.10 |
||
| スペーサーブロック | ＋0.17 ＋0.15 |
±0.10 |

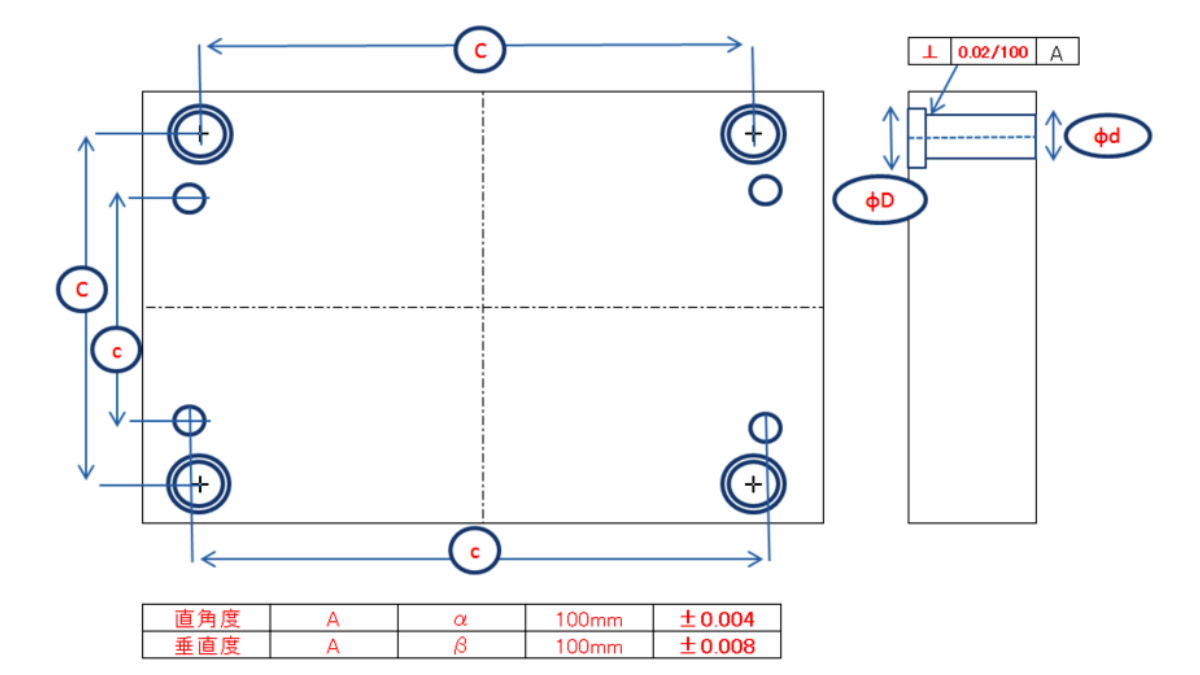

| 穴径公差 直径 (φd) | 座繰り径 φD +0.5～0 |
座振り底面 +0.2～0 |
直径 φd +0～-0.15 |
|
| 14-16 | +0.016 | 16.0-62.0 | 3.0-14.5 | 13.0-54.0 |
| +0.009 | ||||
| 20 | +0.009 | |||
| +0.011 | ||||
| 25-35 | +0.015 | |||
| +0.005 | ||||
| 42 | +0.018 | |||
| +0.010 | ||||
| 48 | +0.020 | |||
| +0.012 | ||||

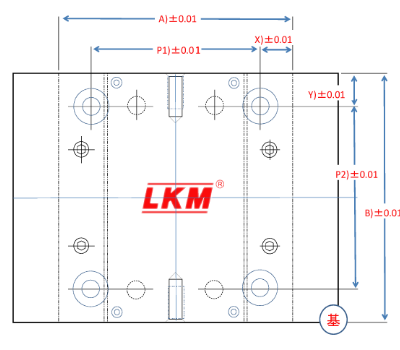

| 穴ピッチ公差 | ≦100 | ±0.008 |
| > 100 - 180 | ±0.010 | |
| > 180 - 300 | ±0.012 | |
| > 300 - 500 | ±0.015 |
各部プレート上下面サーフェイス研磨仕上げになっており、
側面はフライス加工の４F２G仕上げにてご提供。
表面がサーフェイス研磨仕上げな為、
仕上がりが美しく、面精度が違います。
| 寸法範囲 | 厚み | 長さ / 幅 | |
| 主型板公差表 | ≦100 | +0.10-0.05 | ±0.008 |
| >100-180 | ±0.010 | ||
| >180-300 | ±0.012 | ||
| >300-500 | ±0.014 |
硬度：170-220 HB
| 化学成分 [mass%] | ||||
| C | Si | Mn | P | S |
| 0.47～0.53 | 0.15～0.35 | 0.6～0.9 | 0.030以下 | 0.0035以下 |
| 熱伝導率 [W/m.K] | ||||
| S50C | 25℃ | 100℃ | 200℃ | 300℃ |
| 48 | 49 | 49 | 48 | |
| 熱膨張係数 [10-6m/m.K] | ||||
| 100℃ | 200℃ | 300℃ | 400℃ | |
| S50C | 11.1 | 11.8 | 12.8 | 13.6 |
材質：炭素鋼材S50C仕様
